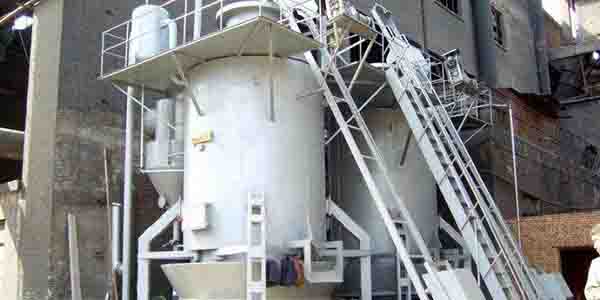

              單段煤氣發生爐


              設備亮點節能環保;耗能低,占地面積小;操作簡單,可控性高。



	【制作周期】: 10-20天



	【產氣能力】: 230-7200Nm3/h



	【適用煤種】: 不粘結或弱粘結煤，煤質應符合GB9143要求。



	【煤粒度】: 13-25， 25-50， 50-100mm



















              產品介紹





	    單段式煤氣發生爐，又名一段式煤氣發生爐或單段煤氣發生爐，具有產氣量大、氣化完全、煤種適應性強，煤氣熱值高，操作簡便，安全性能高的特點。單段式煤氣發生爐，又名一段式煤氣發生爐或單段煤氣發生爐，具有產氣量大、氣化完全、煤種適應性強，煤氣熱值高，操作簡便，安全性能高的特點。










              工作原理







		    首先利用提煤機將煤加入加煤機，然后通過加煤機將煤加入煤氣發生爐爐膛，蒸汽及空氣作為氣化劑自爐底進風箱鼓入爐內，在發生爐內煤與氣化劑在高溫條件下發生氧化、還原反應，產生煤氣。爐出煤氣首先進入重力除塵器，利用灰塵自身重力沉降，進行初步除塵，然后進入旋風除塵器，在此通過離心力的作用除去大部分煤粉及灰塵。經旋風除塵后的熱煤氣經若干沉降室、隔斷水封，通過熱煤氣管路送往用氣設備使用。



















	突出優勢







1. 工藝簡單，占地少，投資小，操作簡單。性能可靠，廣泛應用于冶金、礦山、化工、建材、煤炭、食品、耐火材料、陶瓷等行業。。

2.機械上煤，濕式出渣，無二次污染。環保煤氣發生爐排放的二氧化硫符合國家污染物排放標準。

3.煤氣出口溫度400-550℃，熱能利用率極高。環保煤氣發生爐產的焦油能合理處理，重新利用，或者直接不產生焦油（粉煤氣化爐）。

4. 一般情況下使用發生爐煤氣比直接燃煤節省5%左右，同時雙段煤氣發生爐還能把煤焦油提煉出來，作為副產品銷售，每噸煤炭一般能提煉50公斤煤焦油，每公斤煤焦油的價格2元，這樣相當于每噸煤炭的價格下降了100元；

5. 煤制氣技術通過對煤氣的除塵、水洗、除焦等工藝，嚴格控制了進入大氣的飛灰等污染物，由于燃燒工藝合理，較少生成有害廢氣，廢水在煤氣站循環使用，基本不外排；










              技術參數

















				型號

				QM1-0.8

				QM1-1.0

				QM1-1.3

				QM1-1.5

				QM1-1.6

				QM1-1.8

				QM1-2.0





				爐膛直徑 mm

				800

				1000

				1300

				1500

				1500

				1800

				2000





				爐膛面積 ㎡

				0.5

				0.785

				1.326

				1.77

				2.01

				2.54

				3.14





				水套受熱面積 ㎡

				3.76

				6.84

				8.98

				12.37

				13.06

				15.82

				18.84





				灰色層高度 mm

				100-300

				100-300

				100-300

				100-300

				100-300

				100-300

				100-300





				適用煤種

				不粘結或弱粘結煙煤，煤質應符合GB9143常壓固定床煤氣發生爐用煤質量標準





				煤的粒度 mm

				13-25、25-50、50-100





				耗煤量 kg/h

				≤60

				≤130

				≤200

				≤300

				≤350

				≤450

				≤600





				氣化劑

				空氣+水蒸氣





				空氣消耗量 m³/kg

				2.2-2.8

				2.2-2.8

				2.2-2.8

				2.2-2.8

				2.2-2.8

				2.2-2.8

				2.2-2.8





				蒸汽消耗量kg/kg

				0.3-0.5

				0.3-0.5

				0.3-0.5

				0.3-0.5

				0.3-0.5

				0.3-0.5

				0.3-0.5





				煤氣產量 Nm³/h

				≤230

				≤500

				≤750

				≤1100

				≤1500

				≤1680

				≤2180





				煤氣熱值 kj/m³

				5020-6060

				5020-6060

				5020-6060

				5020-6060

				5020-6060

				5020-6060

				5020-6060





				煤氣出口壓力 kpa

				＜0.6

				＜0.8

				＜0.8

				＜0.98

				＜0.98

				＜0.98

				＜0.98





				煤氣出口溫度 ℃

				400-550





				最大爐底鼓風壓力 kpa

				1.6

				2

				2.45

				2.45

				2.45

				3.5

				3.5





				飽和空氣溫度 ℃

				50-65





				排渣形式

				濕式，內出渣





				水套蒸汽產量 kg/h

				38

				80

				130

				180

				180

				250

				300





				水套蒸汽壓力Mpa

				0.294





				加煤方式

				手動，自動





				加煤機驅動裝置

				水封單鐘罩

				雙鐘罩加煤

				雙鐘罩加煤

				雙鐘罩加煤

				雙鐘罩加煤

				雙鐘罩加煤

				雙鐘罩加煤





				灰盤轉速 r/h

				3

				2.87

				2.76

				2.76

				2.76

				2.23

				2.23





				灰盤轉動電機功率 kw

				0.75

				0.75

				1.5

				2.2

				2.2

				2.2

				2.2





				煤斗提升電機功率 kw

				1

				1

				1.5

				1.5

				1.5

				1.5

				1.5





				風機功率

				0.75

				1.5

				2.2

				3

				3

				4

				5.5





				支持定制——其他規格尺寸歡迎來電咨詢，我們將根據您的需求定制。
