              斗式提升機


              設備亮點節能環保;耗能低,占地面積小;操作簡單,可控性高。



	【制作周期】: 10-20天



	【輸送能力】: 1.4-305t/小時



	【輸送物料】: 食品  化工  建筑等



	【單次進料】: 1.9-199m³/小時



















              產品介紹

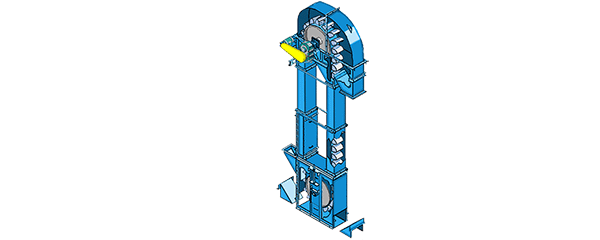

	    TD斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成。TD型斗式提升機適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。










              工作原理





	    斗式提升機或斗式輸送機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

	    斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。



















	突出優勢







	1.斗式輸送機(斗式提升機)驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。

	2.斗式輸送機(斗式提升機)提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。

	3.斗式輸送機(斗式提升機)運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

	4.斗式輸送機(斗式提升機)使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。










              技術參數

















				型號

				TD160

				TD250

				TD315

				TD400





				料斗形式

				Q

				h

				zD

				Sd

				Q

				h

				zD

				Sd

				Q

				h

				zD

				Sd

				Q

				h

				zD

				Sd





				輸送量(m3/h)

				5.4

				9.6

				9.6

				16

				12

				22

				23

				35

				17

				30

				25

				40

				24

				46

				41

				66





				斗寬

				160

				250

				315

				400





				斗容(L)

				0.5

				0.9

				4.2

				1.9

				1.3

				2.2

				3

				4.6

				2

				3.6

				3.8

				5.8

				3.1

				5.6

				5.9

				9.4





				斗距

				280

				350

				360

				450

				400

				500

				480

				560





				帶寬

				200

				300

				400

				500





				斗速(m/s)

				1.4

				1.6

				1.6

				1.8





				物料量大塊

				25

				35

				45

				55





				型號

				TD500

				TD630

				TD160

				TD250

				TD350

				TD450





				料斗形式

				Q

				h

				zD

				Sd

				h

				zD

				Sd

				Q

				S

				Q

				S

				Q

				S

				Q

				S





				輸送量(m3/h)

				38

				70

				58

				92

				85

				89

				142

				4.7

				8

				18

				22

				25

				42

				50

				72





				斗寬

				500

				630

				160

				250

				350

				450





				斗容(L)

				4.8

				9

				9.3

				15

				14

				14.6

				23.5

				0.65

				1.1

				2.6

				3.2

				7

				7.8

				14.5

				15





				斗距

				500

				625

				710

				300



				400



				500



				640





				帶寬

				600

				700

				200



				300



				400



				500





				斗速(m/s)

				1.8

				2

				1

				1.25

				1.25

				1.25





				物料量大塊

				60

				70

				25

				35

				45

				55







	鄭州泰達保留更改斗式輸送機(斗式提升機)產品設計與規格的權利，屆時恕不另行通知。
